产品概述

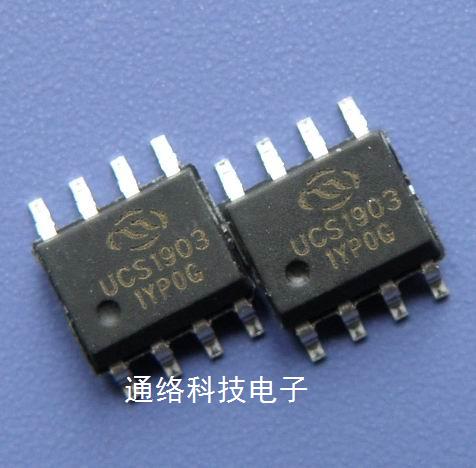

UCS1903H 是三通道 LED 驱动控制专用电路,内部集成有 MCU 数字接口、数据锁存器、LED 高压驱动等电路。通过外围 MCU 控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制,产品性能优良,质量可靠。
功能特点
单线数据传输
整形转发优化技术,级联点数不受限制
S-Drive 驱动技术及信号接收强化技术
数据传输频率 800K/秒,可实现画面刷新速率 30 帧 / 秒时,不小于 1024 点
输出端口 PWM 控制能够实现 256 级灰度调节,端口扫描频率 3.5kHz / s
芯片 VDD 内置 5V 稳压管,输出端口耐压最大 28V
采用预置 17mA/通道恒流模式。恒流误差±5%。
上电自检亮蓝灯功能
S-AI 单线传输抗干扰专利技术,可大幅降低及滤除辐射干扰和传导干扰
应用领域
点光源 护栏管 软灯条 户内外大屏等
