TLC2543CN

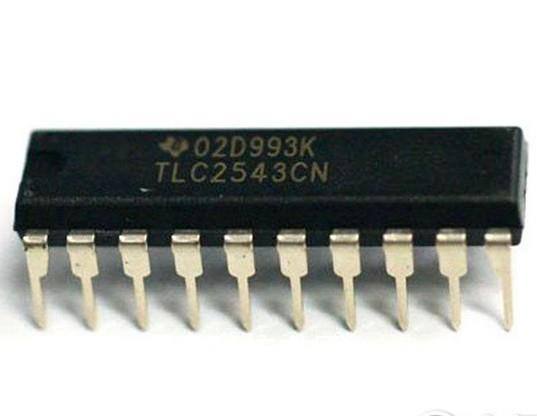

产品型号TLC2543CN
品牌TI
封装DIP20
价格电询
描述10位模拟数字转换器
查看资料TLC2543CN

产品说明



TLC2543 的说明


TLC2543C 和 TLC2543I 是 12 位开关电容逐次逼近模数转换器。每个器件都具有三个控制输入 [芯片选择 (CS\)、输入输出时钟和地址输入 (DATA INPUT)],旨在通过串行 3-状态输出。该设备允许从主机进行高速数据传输。


除了高速转换器和多功能控制能力之外,该器件还具有一个片上 14 通道多路复用器,可以选择 11 个输入中的任何一个或三个内部自测电压中的任何一个。采样保持功能是自动的。转换结束时,转换结束 (EOC) 输出变为高电平,表示转换已完成。该器件中包含的转换器具有差分高阻抗基准输入,可促进比例转换、缩放以及模拟电路与逻辑和电源噪声的隔离。开关电容设计允许在整个工作温度范围内实现低误差转换。


TLC2543C 的工作温度范围为 TA = 0°C 至 70°C。 TLC2543I 的工作温度范围为 TA = –40°C 至 85°C。 TLC2543M 的工作温度范围为 TA = –55°C 至 125°C。


TLC2543的特性


12 位分辨率 A/D 转换器


工作温度范围内的 10us 转换时间


11 个模拟输入通道


3 种内置自检模式


固有的采样保持功能


线性误差。 . . ±1 LSB 最大值


片上系统时钟


转换结束输出


单极或双极输出操作(有符号二进制相对于 1/2 施加的参考电压)


可编程 MSB 或 LSB 优先


可编程断电


可编程输出数据长度


CMOS技术


提供申请报告


使用 TLC2543 12 位串行输出 ADC (SLAA012) 的基于微控制器的数据采集
