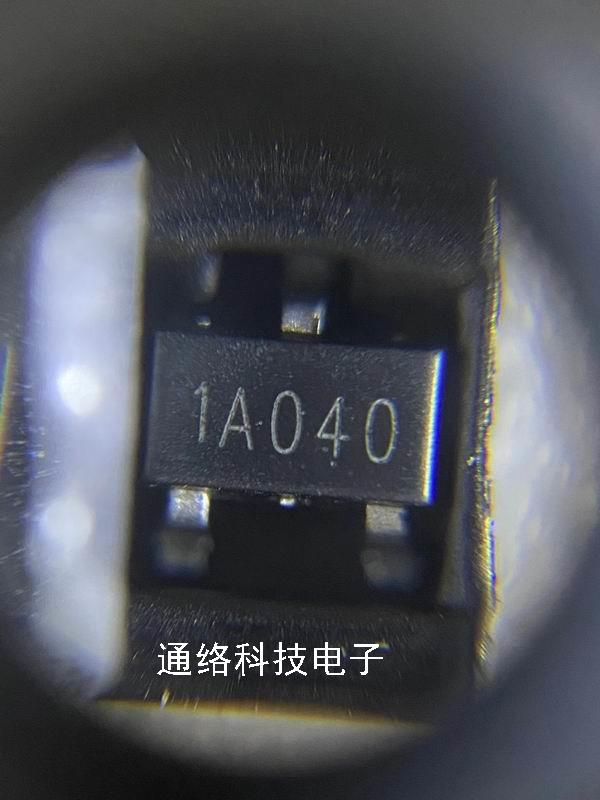

NU501-1A040
产品型号NU501-1A040
品牌NU
封装SOT23-3
价格电询
描述40mA单通道低功率LED恒流驱动芯片
查看资料NU501-1A040

产品说明


NU501-1A040参数:单通道,40mA
芯片特性
最简易之线性定电流组件
15mA~60mA 单/双 通道,3 (单通道) / 5(双通道) 支
封装脚位,定电流驱动器
固定电流设计,不需要外加电阻设定电流
电源电压范围 1.5V ~ 12V,宽广电源设计,不需另
外提供电源
低输出端电压降
IPN ≦ 40mA → VPN ≒ 0.4V
IPN > 40mA → VPN ≒ 0.6V
VDD 脚可做 PWM 调光
电位爬升时间/电位下降时间 2uS/2uS
芯片接面工作温度 -40℃ ~ 120℃
单信道型式可串接使用,提高耐压范围*
低信道与信道间输出电流差异
IPN ≦ 40mA → chip current skew < ±5% IPN > 40mA → chip current skew < ±6% 电源及负载调变率 1%/V 无铅环保封装 * Patent pending 产品说明 NU501 系列是一简单的定电流组件,在各种 LED照明产品的应用上非常容易使用。其具有绝佳的负载与电源调变率和极小输出电流误差。NU501 系列能使 LED的电流非常稳定,在大面积的光源上,即使电源及负载的变动范围很大时,都能让 LED 亮度保持均匀一致,并增长 LED 使用寿命。 除了支持宽广电源范围外,NU501 的 VDD 脚可以充当输出致能(OE)功能使用,配合数字 PWM 控制线路,可达到更精准的灰阶电流控制应用。 当 VDD and Vp 脚短接在一起时,NU501 极小工作电压的特性能当做一个二极管 current regulative diode(CRD) 来使用,这个功能使 NU501 在应用上非常容易, 就像一颗二极管一样,当这二极管应用在一串 LED 时,即能使电流恒定。 在高压电源和低 LED 负载电压的应用场合,多个NU501(A type) 能够串接使用来分摊多余的电压。这独特过高电压的分摊技术,非常适合在更宽广电源电压范围 的应用,而此特性是其他厂家的芯片所没有的。 产品应用 Type A-照明应用(具泄放电流,可串接应用) 一般 LED 照明 LCD 背光 LED 手电筒 RGB 装饰灯 Type B-显示应用(无泄放电流) RGB 显示单元驱动 封装型式 SOT 23-3 (单通道 type A/B)
