产品描述

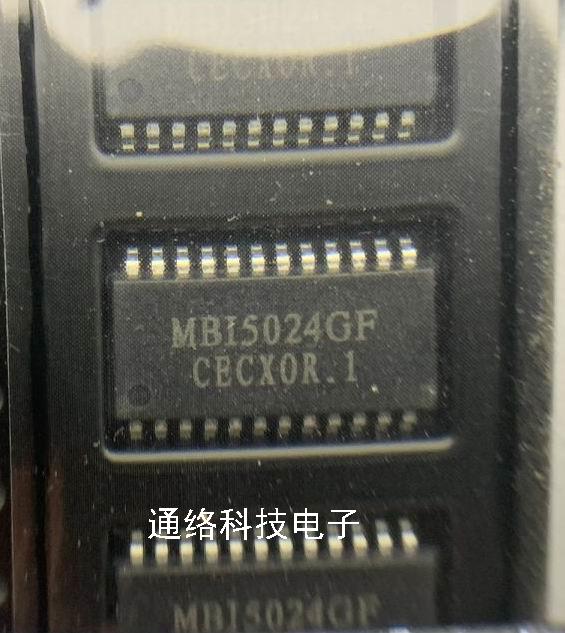

凭借PrecisionDrive™技术，MBI5024专为要求在低电流下运行的LED显示屏而设计并匹配每个通道的发光强度。它提供电源电压并接受CMOS逻辑输入满足3.3V和5.0V的低功耗趋势。 MBI5024包含一个串行缓冲器和数据锁存器它将串行输入数据转换为并行输出格式。在MBI5024输出阶段，有16个稳压电流端口设计用于在大范围的VF变化范围内为驱动LED提供均匀且恒定的电流吸收器。MBI5024在系统设计中使用MBI5024时，为用户提供了极大的灵活性和设备性能用于LED显示应用，例如LED面板。它接受3V至5.5V的输入电压范围，并保持由外部电阻Rext决定从3mA到45mA的恒定电流，这为用户提供了灵活性控制LED的光强度。 MBI5024保证在输出端口上承受最大17V的电压。高25 MHz的时钟频率也满足了大容量数据传输的系统要求。
特征
·16个恒流输出通道
·恒定的输出电流不随负载电压变化而变化：
恒定输出电流范围：
3-45mA @ VDD = 5V;
3-30mA@VDD=3.3V
·出色的输出电流精度：
通道之间：±1.5％（典型值）和±2.5％（最大）
IC之间：±1.5％（典型值）和±3％（最大值）
·通过外部电阻调节输出电流
·输出电流快速响应，OE（最小值）：70ns，具有良好的均匀性
输出通道之间
·输出的交错延迟
·25MHz时钟频率
·施密特触发器输入
·3.3V / 5V电源电压
·“无铅绿色”包装
