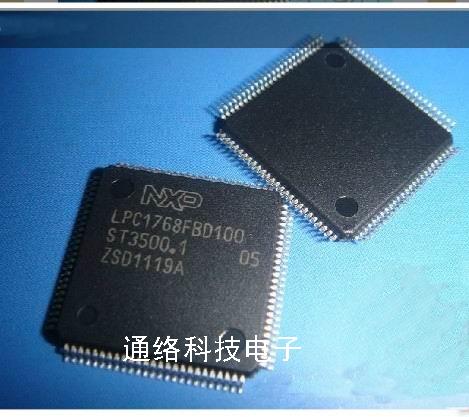

LPC1768FBD100
产品型号LPC1768FBD100
品牌NEXPERIA
封装LQFP100
价格电询
描述微控制器(MCU)
查看资料LPC1768FBD100

产品说明


LPC1768是Cortex-M3的微控制器的嵌入式应用具有集成和低功耗的100兆赫频率的一个较高的水平。其特点包括256 KB的闪存, 64 KB数据存储器,以太网MAC , USB设备/主机/ OTG , 8通道DMA控制器, 4个UART , 2个CAN通道,3个SSP / SPI , 3 I2C , I2S , 8通道12位ADC , 10位DAC ,马达控制PWM ,正交编码器接口, 4个通用定时器, 6输出的通用PWM ,超低功耗实时时钟具有独立的电池供电,最多70个通用I / O引脚。该LPC1766是引脚兼容的100脚LPC2368 ARM7的MCU
特点和优点
ARM Cortex-M3处理器,在高达100 MHz的频率运行
ARM的Cortex -M3内置嵌套向量中断控制器(NVIC )
高达256 KB的片上闪存程序存储器
高达64 KB的片上SRAM
在系统编程( ISP)和在应用编程(IAP )
八通道通用DMA控制器( GPDMA )
以太网MAC RMII接口和专用的DMA控制器
USB 2.0全速设备/主机/ OTG控制器
四个UART,带小数波特率发生器,内部FIFO和DMA支持
可以通过两个渠道2.0B控制器
SPI控制器,具有同步,串行,全双工通信
个SSP控制器,带有FIFO和多协议功能
三个增强型的I2C总线接口
I2S ( IC间音频)接口
70个通用I / O( GPIO)引脚可配置pull-up/down电阻
12-bit/8-ch模拟/数字转换器(ADC )的转换速率高达200 kHz
10 - bit数字/模拟转换器( DAC),具有专用的转换定时器和DMA
四个通用定时器/计数器
一个电机控制的PWM与三相电机控制支持
正交编码器接口,可监控一个外部正交编码器
与外部计数输入一个标准的PWM /定时器模块
低功耗RTC,带有一个独立的电源域和专用振荡器
看门狗定时器(WDT )
ARM的Cortex -M3系统节拍定时器,包括外部时钟输入选项
重复中断定时器提供了可编程和重复定时中断
每个外设都有自己的时钟分频器,以进一步节省功耗
标准JTAG测试/调试接口,可与现有的工具兼容
集成PMU(电源管理单元)
四种低功耗模式:睡眠,深度睡眠,掉电和深度掉电
3.3 V单电源供电( 2.4 V至3.6 V )
四个外部中断输入可配置为边沿/电平触发
不可屏蔽中断(NMI )输入
唤醒中断控制器(WIC )
通过任何处理器唤醒从掉电模式中断
掉电检测与中断和强制复位门限分开
上电复位(POR)
晶体振荡器, 1 MHz至25 MHz的工作范围
4 MHz内部RC振荡器调整到1 %的精度
代码读保护(CRP )与不同的安全级别
唯一设备序列号以供识别之用
应用
eMetering
采光
工业网络
报警系统
白色家电
