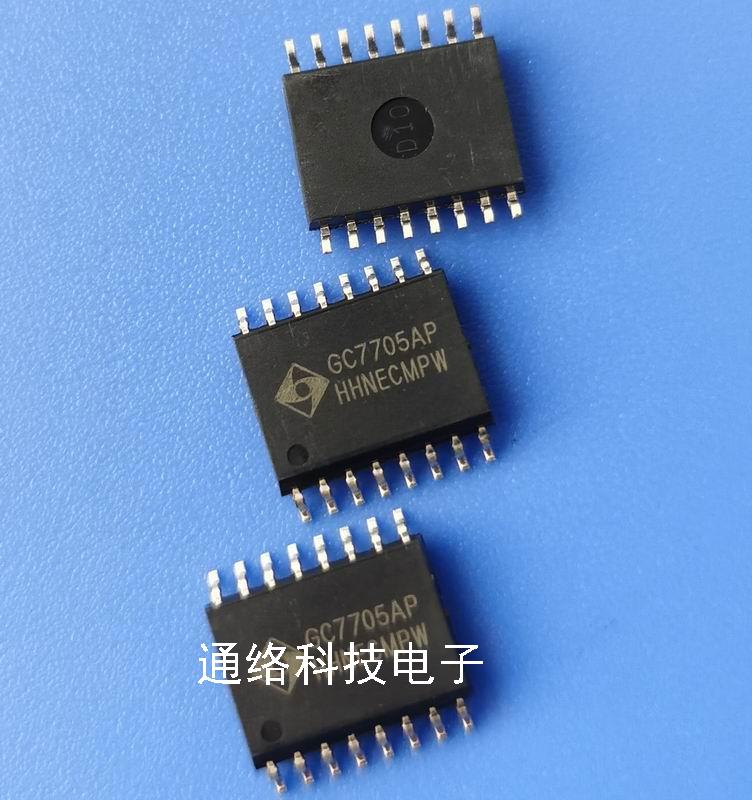

GC7705AP
产品型号GC7705AP
品牌GC
封装SOP-16
价格电询
描述16位A/D转换器芯片兼容AD7705BD
查看资料GC7705AP

产品说明



一般说明


AD7705 / AD7706是完整的模拟前端,可实现低功耗频率测量应用。这些2/3通道设备可以直接从换能器接收低电平输入信号,并且产生串行数字输出。器件采用Σ-Δ转换技术可实现多达16位的无丢失代码性能。选定的输入信号被施加到专有的可编程增益前端,基于模拟调制器。调制器输出由片上数字滤波器处理。该数字滤波器的第一个陷波可以通过片上控制寄存器进行编程,从而可以调整滤波器截止和输出更新率。


AD7705 / AD7706器件的工作电压为2.7 V单电源3.3 V或4.75 V至5.25 V电源。 AD7705具有两个完整功能差分模拟输入通道; AD7706具有三个伪差分输入通道。两种器件均具有差分基准输入。输入信号范围为0 mV至20 mV至0 V至2.5 V当以5 V的VDD工作时,两个器件均集成和2.5 V参考电压。它们还可以处理双极性输入±20 mV至±2.5 V的信号范围,以AD7705上的AIN(−)输入和COMMON输入在AD7706上AD7705 / AD7706器件,提供3 V电源和1.225 V电源参考,可以处理0 mV至0 mV的单极性输入信号范围10 mV至0 V至1.225V。器件可以接受双极性输入范围为±10 mV至±1.225V。因此,AD7705 / AD7706器件执行所有信号调理和2通道或3通道系统的转换。



AD7705 / AD7706非常适合用于智能,微控制器,或基于DSP的系统。这些设备具有串行接口,可以配置为3线操作。增益设定,信号极性和更新速率选择可以在软件中配置使用输入串行端口。零件包含自校准和系统校准选项,消除了增益和失调误差零件本身或系统中。 CMOS结构可确保非常低功耗,并且掉电模式降低了待机功耗典型值为20μW。


这些零件采用16引脚宽体(0.3英寸)封装,塑料双列直插式封装(DIP); 16引线宽体(0.3英寸),标准小尺寸(SOIC)封装;和低外形,16引脚,薄型收缩小外形封装(TSSOP)。



特征

AD7705:2个全差分输入通道ADC

AD7706:3个伪差分输入通道ADC

16位无丢码

0.003%的非线性

可编程增益前端:从1到128的增益

3线串行接口

SPI®,QSPI™,MICROWIRE™和DSP兼容

SCLK上的施密特触发器输入

能够缓冲模拟输入

2.7 V至3.3 V或4.75 V至5.25 V工作

功耗3 V时最大1 mW

待机电流最大8μA

16引脚PDIP,16引脚SOIC和16引脚TSSOP封装


类似GC7705AP产品

 下一页 尾页 页码:1/10
产品型号厂商封装简要描述图片资料订购
GC7705APGCSOP-1616位A/D转换器芯片兼容AD7705BDGC7705AP
GC7618ASGCOB46容栅角度测量芯片GC7618A
GC7620AFSGLQFP48高频时钟容栅测量多功能容栅卡尺芯片GC7620AF
KRVV1812G471NXT-GCGRACESMD18101812贴片压敏电阻470VKRVV1812G471NXT-GC
GC7606ASGCOB563V供电多功能容栅卡尺测量芯片GC7606A
GC7626CSGCOB46裸片容栅多功能测量芯片GC7626C
WGC3320WGTO-3P三极管15A500VWGC3320
GC7660APSGSOP8液晶LCD驱动芯片CMOS的2倍压DC/DC转换器GC7660AP
GC7137AD-DIP24SGDIP24单电源三位半LED扫描显示A/D转换GC7137AD-DIP24
GC7137ADSGDIP24单电源三位半LED扫描显示A/D转换芯片GC7137AD
GC7620ASGCOB46高频时钟容栅测量芯片GC7620A
GC7500ASGCOB46容栅绝对值测量芯片GC7500AGC7500A
GC7624ASGCOB46功耗管理显示可翻转多功能角度容栅测量芯片GC7624AGC7624A
GC7622ASGCOB46带时钟容栅测量芯片GC7622AGC7622A
GC7632ASGCOB46高速测量I2C接口高速容栅角度编码芯片GC7632AGC7632A
GC7625ASGCOB46容栅健康卷尺测量芯片GC7625AGC7625A
GC7120ASGSOP2810段LCD显示电池电量检测器GC7120A
GC7120SGDICE裸片10段LCD显示电池电量检测器GC7120
GC7140CFSGLQFP44/QFP44单电源三位半LED显示A/D转换,标准驱动GC7140CF
GC7106ADSGDIP40三位半LCD显示A/D转换器电路GC7106AD
