产品说明
DM13H是专为LED设计的16通道恒流吸收驱动器显示应用程序。该器件包含移位寄存器,数据锁存器和常数硅CMOS芯片上的电流电路。每个通道的最大输出电流为由单个外部电阻设置。总输出电流可以通过7位串行调节移入数据。其内置LED开路/短路检测,输出通道短路至GND检测帮助用户检测LED故障,输出短路。热报警和关机功能
提供过温保护。
特征
16通道恒流输出:3mA至90mA可由一个外部电阻调节
最大输出电压:17V
最大级联时钟频率:25MHz
7位线性全局亮度控制
内置LED开/短检测:实时检测或智能检测
内置输出短路到GND检测:实时或智能检测
快速检测响应:100ns(最小)
过温保护:报警(结温> 130°C)
关断(结温> 170°C)
睡眠模式(睡眠电流:5uA)
冲击电流控制
施密特触发器输入
电源电压:3.0V至5.5V
封装引脚分配与常规LED驱动器(DM134B / 5B,DM13C)兼容
应用
LED可变消息标志(VMS)系统
室内/室外LED视频显示
包

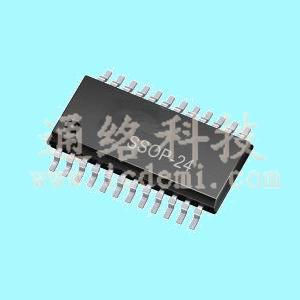

SSOP24,TSSOP24E,SOP24B,QFN24
