概要

CS5095E是一款5V输入,最大1.2A充电电流,支持三节锂电池串联应用 ,锂离子电池的升压充电管理IC。CS5095E集成功率MOS，采用异步开关架构，使其在应用时仅需极少 的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5095E的升压开关充电转换器的工作频率为500KHz,转换效率为90%。CS5095E输入电压为5V,内置自适应环路，可 智能调节充电电流，防止拉挂适配器输出可匹配所有适配器。

CS5095E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。

描述

USB 5V输入异步开关升压充电

工作电压3.5~6V,芯片耐压18V，内部集成高压晶体管

最大1.2A充电电流,充电电流外部电阻可调

NTC功能

升压充电效率90%

管脚外围兼容CS5090E

自动调节输入电流，匹配所有适配器

支持LED充电状态指示

内置功率MOS

500KHz开关频率，可支持2.2uH 电感

输出过压，短路保护

输入欠压，过压保护

IC过温保护

ESD 4KV

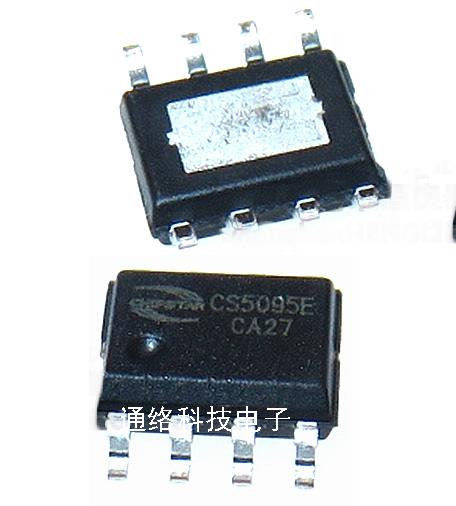

封装

ESOP8L

应用

蓝牙音箱

电子烟

对讲机

POS机

锂电电池包

玩具
