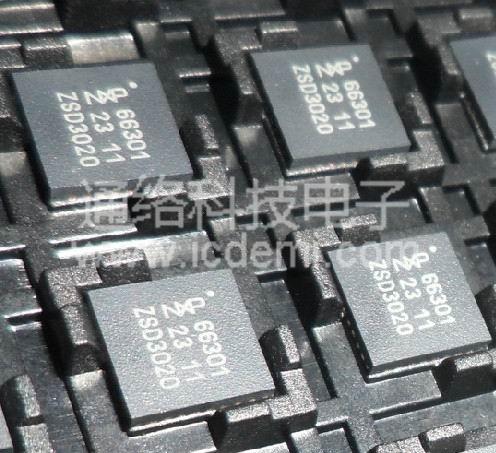

CLRC66301HN
产品型号CLRC66301HN
品牌NEXPERIA
封装HVQFN32(SOT617-1)
价格电询
描述非接触式IC卡读写芯片
查看资料CLRC66301HN

产品说明


高射频输出功率前端IC,用于传输速率高达848 kbit / s的
支持ISO / IEC 14443 A / MIFARE , ISO / IEC 14443 B和FeliCa的
按照ISO / IEC 18092的P2P被动启动器模式
支持ISO/IEC15693 , ICODE EPC的UID和ISO / IEC 18000-3模式3 / EPC
1类高频
支持在读/写模式的MIFARE Classic加密
低功耗卡片检测
合规为“ EMV非接触式协议规范V2.0.1 ”关于RF电平可
实现
外部元件数量最少连接天线
支持的主机接口:
SPI高达10 Mbit / s的 I2C总线接口,最高可达400 kBd在快速模式下可达1000 kBd在加快速模式
RS232串行UART,最高1228.8万桶,与电压等级取决于针电源电压
独立I2C总线接口的安全访问模块( SAM )的连接
FIFO缓冲区512字节大小的最高处理性能
灵活和高效的省电模式,包括硬关机,待机和低功耗卡片检测
节约成本通过集成PLL从27.12 MHz射频石英派生系统的CPU时钟水晶
3 V至5.5 V电源供电
多达8个可自由编程的输入/输出引脚
典型的工作距离在读/写模式通信到ISO / IEC 14443A/Mifare协议卡高达12厘米,取决于天线的尺寸和调音

CLRC66301HN是一个高度集成的收发器IC,用于非接触通信的13.56兆赫。
该CLRC663收发器IC支持以下操作模式
读/写模式支持ISO / IEC 14443A/Mifare协议
读/写模式支持ISO / IEC 14443B
读/写模式支持JIS X 6319-4 (带FeliCa1可比性(见21.5节)方案)
根据ISO / IEC 18092 •被动式启动器模式
读/写模式支持ISO / IEC 15693
读/写模式支持ICODE EPC的UID / EPC OTP
读/写模式支持ISO / IEC 18000-3模式3 /的EPC Class - 1 HF
该CLRC663的内部发射器能够驱动一个读/写器天线的设计,与ISO / IEC 14443A/Mifare协议卡和转发器,无需额外通信有源电路。数字模块管理的完整的ISO / IEC 14443A帧和错误检测功能(奇偶和CRC ) 。该CLRC663支持的MIFARE Classic 1K , MIFARE经典4K , MIFARE超轻,MIFARE超轻C, MIFARE Plus的和MIFARE DESFire非产品。
该CLRC663支持高达848 kbit / s的双向的MIFARE更高的传输速度。该CLRC663支持层2和3的ISO / IEC 14443B读/写器的除了防撞通信方案。防冲突需要在实施
主机控制器的固件,以及在上层。
该CLRC663能够解调和解码的FeliCa编码signals.The的FeliCa接收器部分提供的解调和解码电路,用于FeliCa的编码信号。
该CLRC663处理FeliCa的帧和错误检测,如CRC校验码。该CLRC663支持高达424 kbit / s的双向的FeliCa的更高的传输速度。
该CLRC663是支持P2P的被动启动模式按照ISO / IEC 18092。
该CLRC663支持符合ISO/IEC15693,EPC UID附近的协议和
ISO / IEC18000-3模式3/的EPC Class-1 HF。
下面的主机接口支持:
串行外设接口(SPI)
串行UART(类似RS232与电压水平取决于引脚电压电源)
I2C总线接口(两个版本的实现:I2C和I2CL)
该CLRC663支持安全访问模块(SAM)的连接。专用独立的I2C接口是为SAM的连接来实现。在SAM可以使用对于高安全的密钥存储,并作为一个非常高性能CRYP
